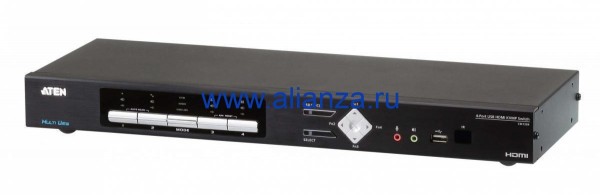

ATEN CM1284-AT-G - 4-портовый USB, HDMI KVM Переключатель, Multi-View (4096x2160)
CM1284 - 4-портовый, USB, HDMI, KVMP™-переключатель с функцией Multi-View компании ATEN повышает эксплуатационную эффективность работы в режиме реального времени. Он дает пользователям возможность эффективнее управлять данными, позволяя одновременно выбирать, переключать и отображать несколько источников видеосигнала с помощью независимо управляемых клавиатуры и мыши.
Улучшенные возможности видеовывода обусловлены использованием HDMI-подключения, которое поддерживает разрешение изображения до 4K (4096 x 2160 при 30 Гц). Оснащение консоли двумя видео-выводами обеспечивает пользователям возможность мониторинга в режиме реального времени. При этом один из выводов поддерживает несколько вариантов отображения: в режиме Quad View (видео-вывод с четырех компьютеров на один монитор в окнах одинакового размера), «изображение в изображении» (Picture in Picture, (PiP)), «изображение рядом с изображением» (Picture by Picture, (PbP), «изображение на изображении» (Picture on Picture,(PoP)), в то время, как другой вывод работает в полноэкранном режиме (Full Screen). Наличие у CM1284 функции Boundless Switching (безграничного или бесконтактного переключения) позволяет пользователям переключаться на другие видеоисточники, просто перемещая курсор мыши по окнам. Это упрощает мгновенный доступ к необходимому компьютеру и управление им.
Для возможности управления дополнительными экземплярами (до 3-х штук, подключенных к 1-му основному) переключателя CM1284 с помощью одной консоли поддерживается режим гирляндного подключения (Daisy Chain Control, (DCC)). Также может использоваться режим соединения переключателей CM1284 каскадом (до 2-ух уровней и до 4-ех дополнительных экземпляров переключателя). Оба режима соединения позволяют увеличить количество одновременно отображаемых источников изображения до 16.
Учитывая постоянно растущий спрос на функционал Multi-View, переключатель CM1284 спроектирован для его удовлетворения и специально предназначен для применений, где необходим мониторинг в реальном времени, таких как: авиационная промышленность, торгово-финансовые операции и медицина.
Описание ATEN CM1284
- Возможность одновременного отображения на одном экране консоли до четырех источников видео в различных режимах, включая: Quad View (видеовывод с четырех компьютеров на один монитор в окнах одинакового размера), «изображение в изображении» (Picture in Picture, (PiP)), «изображение рядом с изображением» (Picture by Picture, (PbP), «изображение на изображении» (Picture on Picture,(PoP))
- Оснащение консоли двумя видео-выводами - поддержка режима просмотра нескольких изображений (Multi-view) и полноэкранного режима (Full Screen)
- Возможность простого изменения размера и/или положения любого окна в режимах PiP или PbP согласно запросам пользователей
- Возможность конфигурирования системы с помощью передней панели, экранного меню (OSD), ИК-пульта дистанционного управления и команд последовательного интерфейса RS-232 – настройка режима отображения и выбор порта
- Поддержка высочайшего качества изображения - до 4K (4096 x 2160 при 30 Гц), YCbCr 4:2:2
- Наличие ниспадающего меню (Drop-down) – редактирование отображаемых окон, а также выполнение других функции с помощью мыши и экранной панели управления
- Возможность выбора компьютера с помощью кнопок на передней панели и «горячих клавиш», мыши и команд последовательного интерфейса *
- Поддержка функции Boundless Switching (безграничного или бесконтактного переключения) – позволяет для переключения на другие источники видео просто перемещать курсор мыши по окнам
- Поддержка функции Video DynaSync™ – эксклюзивная технология компании ATEN устраняет проблемы с отображением при загрузке и оптимизирует разрешение при переключении между различными источниками
- Поддержка EDID Expert™, которая выбирает оптимальные настройки EDID для плавного переключения, высокого качества отображения и использования наилучшего разрешения на подключенных устройствах
- Поддержка режима последовательного соединения (Daisy Chain Control, (DCC)) — управление с одной консоли максимум тремя дополнительными экземплярами переключателя CM1284
- Поддержка режима подключения переключателей каскадом (до двух уровней) — управление с одной консоли максимум 16 компьютерами (в режиме 4 x 4 Multi-view)
- Совместимость с HDCP 1.4
- Функция эмуляции/обхода клавиатуры на консоли, поддерживающая большинство мультимедийных клавиатур
- Функция эмуляции/обхода порта для мыши на консоли, поддерживающая большинство драйверов мыши и многофункциональные мыши
- Независимое переключение фокуса для выбора порта USB-периферии, звука и KVM-переключателя
- Поддержка определения состояния питания
- Функция автосканирования
- Возможность обновление микропрограммы через USB-порт компьютера
- Богатые низкие частоты обеспечивает качественное звучание в аудиосистемах 2.1
- Поддержка многоязычных клавиатурных раскладок – поддержка английской, французской, японской и немецкой клавиатур
- Возможность «горячего» подключения
- Поддержка комбинаций клавиатур через эмуляцию (для Sun / Mac)**
*Переключение портов мышью поддерживается только в режиме эмуляции мыши и только при использовании 3-кнопочной USB-мыши с колесом прокрутки
**Клавиатуры Mac эмулируются комбинациями клавиатуры ПК. Клавиатуры Mac работают только с компьютерами этих фирм
Спецификации
| Компьютерные подключения | 4 |
| Выбор порта | Кнопки передней панели, «горячие» клавиши, ИК-пульт дистанционного управления, экранное меню (OSD), команды интерфейса RS-232 |
| Разъемы |
| Порты консоли | 2 x гнезда USB тип А
2 x гнезда HDMI (черного цвета)
2 x миниатюрных гнезда стерео 3.5мм (зеленого цвета, 1 x передняя панель, 1 x задняя панель)
2 x миниатюрных гнезда стерео 3.5мм (розового цвета, 1 x передняя панель, 1 x задняя панель)
2 x гнезда RJ-45 |
| Порты KVM (Компьютера) | 4 x гнезда USB тип В (белого цвета)
4 x гнезда HDMI (черного цвета)
4 x миниатюрных гнезда стерео 3.5мм (зеленого цвета)
4 x миниатюрных гнезда стерео 3.5мм (розового цвета) |
| Питание | 1 x разъем IEC320 |
| USB концентратор | 2 x гнезда USB 2.0 тип А (1 x передняя панель, 1 x задняя панель) |
| Переключатели |
| Выбрано | 11 x кнопок |
| Светодиодные индикаторы |
| KVM | 4 (оранжевого цвета) |
| Аудио | 4 (зеленого цвета) |
| USB | 4 (зеленого цвета) |
| Эмуляция |
| Клавиатура/ Мышь | USB |
| Видео | 4096 x 2160 при 30 Гц, YCbCr 4:2:2 |
| Интервал проверки | 5, 10, 15, 30, 60, 90 секунд (по-умолчанию: 5 секунд) |
| Номинальная входная мощность | 100–240 В переменного тока, 50–60 Гц, 1 A |
| Энергопотребление | AC110V:16.0W:101BTU
AC220V:14.8W:95BTU |
| Температура и влажность |
| Рабочая температура | 0-40°C |
| Температура хранения | -10-60°C |
| Влажность | 0-80% рт. ст. без образования конденсата |
| Физические свойства |
| Корпус | Металлический |
| Масса | 2.46 кг |
| Размеры (Д х Ш х В) | 43.72 x 16.40 x 4.40 см |
Комплектация
- 1x 4-портовый, USB, HDMI, KVMP™-переключатель CM1284 с функцией Multi-View
- 4x специальных KVM-кабеля (HDMI, USB, звук)
- 1x шнур питания
- 1x ИК-пульт дистанционного управления
- 1x комплект для монтажа в стойку
- 1x руководство пользователя
| Интерфейс компьютера | HDMI, USB |
| Интерфейс консоли | HDMI, USB |
| Количество компьютеров | 4 |
| Макс. разрешение | 4096 x 2160 |
| Звук | Микрофон, Динамик |
| Размер ЖК | Нет |
| Boundless Switching | Да |
| Модель | CM1284 |
| Многоплатформенная поддержка | Windows, Mac, Linux, Sun |
| Периферийные USB-устройства | Да |
| Обновляемая микропрограмма | Да |
| Независимое переключение шин | Да |
| Видео DynaSync™ | Да |
| Автопоиск | Да |
| Расширение | (Гирляндное подключение),(Каскадное подключение) |
| Управление EDID | Да |
| Два дисплея | Да |
| Многоуровневая защита паролями | Да |
| Технология | USB 2.0 |
| Просмотр на двух мониторах одновременно | Да |
| Дополнительные функции | USB 2.0, Гирляндное соединение, Два дисплея, Каскадируемые, Поддержка RS-232, Режим просмотра на нескольких мониторах одновременно |
| Вес в упаковке, кг. | 4.315 |
| Длина упаковки, мм. | 540 |
| Ширина упаковки, мм. | 131 |
| Высота упаковки, мм. | 233 |
