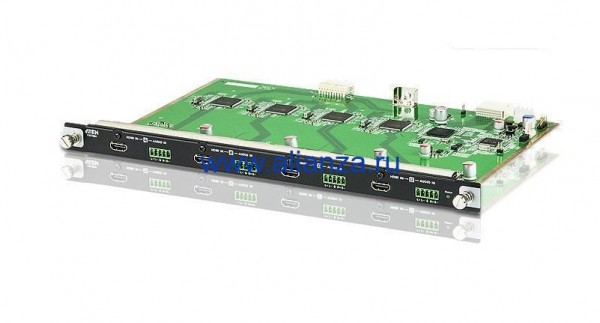

Плата ATEN VM7804 / VM7804-AT

ATEN VM7804 – 4 портовая плата ввода A/V HDMI для шасси модульного матричного коммутатора VM1600

VM7804-AT – Плата ATEN VM7804 ввода A/V сигналов с интерфейсом HDMI предназначена для установки в шасси матричного переключателя VM1600. В шасси может устанавливаться до 4 плат, что обеспечивает 16 независимых входов HDMI видеосигналов, коммутируемых с любыми источниками HDMI сигналов.

Плата VM7804 поддерживает звук по каналу HDMI и отдельно звук, который может быть может быть встроен в HDMI интерфейс.

Характеристики ATEN VM7804:

• Высочайшее качество видео - поддержка разрешений HDTV 480p, 720p, 1080i и 1080p (1920 x 1080)
• HDMI (3D, Deep Color), совместимость с HDCP 1.4
• Встроенная функция масштабирования (скейлер) поддерживает масштабирование различных разрешений видео для каждого выходного порта
• Поддержка интерфейса Consumer Electronics Control (CEC)
• EDID Expert - функция выбирает оптимальные настройки EDID для плавного переключения и высокого качества отображения
• Встроенный мастер EDID - обеспечивает простой способ пользовательских настроек EDID
• Возможность замены без отключения питания для легкой интеграции плат ввода / вывода
• Поддержка звука , HDMI аудио может быть извлечено и стерео аудио, которое может быть встроено

Спецификация ATEN VM7804-AT

Видеовход
Интерфейсы	Гнездо HDMI тип А (черного цвета) - 4 шт.
Импеданс	100 Ώ
Видеовыход
Интерфейсы	Гнездо HDMI тип А (черного цвета) - 4 шт.
Импеданс	100 Ώ
Видео
Макс. скорость передачи данных	6,75 гбит/с (2,25 гбит/с на каждую полосу)
Макс. частота пикселизации	225 MГц
Соответствие	HDMI (3D, насыщенный цвет) Совместимость с HDCP 1.4 Consumer Electronics Control (CEC)
Макс. разрешение	До 1920 x 1080
Макс. расстояние	15 м
Аудио
Вход	Разъем с невыпадающими винтами 5-полюсный - 4 шт. *Тип аудиосигнала: стерео, сбалансированный/несбалансированный.
Выход	Разъем с невыпадающими винтами 5-полюсный - 4 шт. * Тип аудиосигнала: стерео, сбалансированный/несбалансированный.
Питание	Потребление: 7 Вт
Температура и влажность
Рабочая температура	0 - 40°C
Температура хранения	-20 - 60°C
Влажность	0 - 80% относительная влажность без образования конденсата
Физические свойства
Корпус	Металлический
Масса	0.58 кг.
Размеры (Д х Ш х В)	35.20 x 23.80 x 2.33 см.
Картонная упаковка	2 шт.

Комплектация
1 x VM7804 4-портовая плата ввода с интерфейсом HDMI
1 x Руководство пользователя

Входной интерфейс	HDMI
Количество входов	4
Макс. скорость передачи данных	6.75 Гбит / с
Макс. расстояние	5 метров
Макс. разрешение	1920 x 1080
Звук	Стереозвук, Сбалансированный звук, HDMI
Модель	VM7804
Горячее подключение	Да
HDCP	HDCP 1.4
Технология CEC (Consumer Electronic Control)	Да
Вес в упаковке, кг.	0.92
Длина упаковки, мм.	426
Ширина упаковки, мм.	285
Высота упаковки, мм.	57
